STM32 маленькая плата с MCU STM32F107VCT6, полный IO расширитель, интерфейс JTAG/SWD отладки

Обзор

Core107V-это небольшая макетная плата STM32, которая имеетSTM32F107VCT6Устройство как микроконтроллер, поддерживает дополнительное расширение. Идеально подходит для начала разработки приложений с помощью семьи STM32F.

Как Минимальная готовая к запуску система, Core107V интегрирует интерфейс связи USB, интерфейс программирования/отладки JTAG/SWD, тактовую схему, управление питанием USB, выбор режима загрузки и так далее.

Кроме того, штыревые разъемы на задней стороне позволяют Core107V быть подключенным к вашей плате приложения и выполнять функции микросхемы в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых коннекторах, и шаг заголовка разработан как2,54 мм.

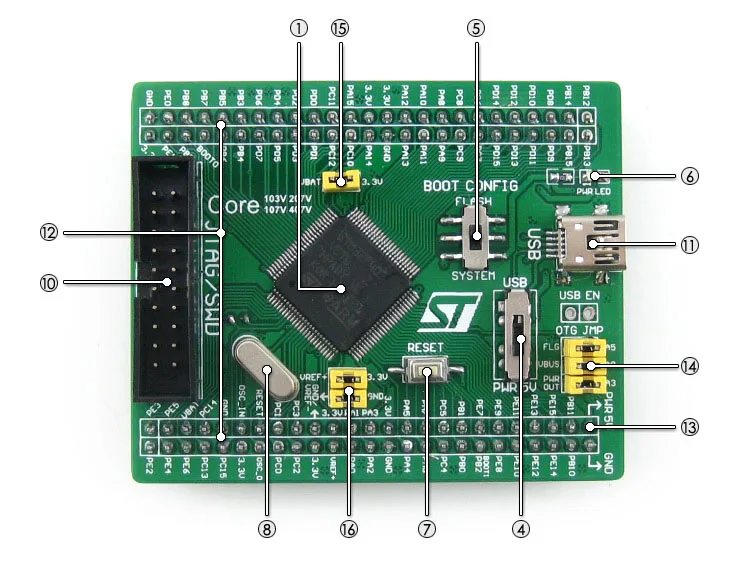

What's On Board

1. STM32F107VCT6:Высокая производительность STM32 MCU, который имеет:
   • Ядро:Cortex-M3 32-разрядный процессор RISC
   • Рабочая частота:72 МГц, 1,25 DMIPS/МГц
   • Операционной Напряжение:2-3,6 V
   • Посылка:LQFP100
   • Ввода/вывода:80
   • Память:256 КБ флэш-памяти, 64 Кб оперативной памяти
   • MCU интерфейсы связи:
     • 3 x SPI, 3 x USART, 2 x UART, 2 x IGS, 2 x igc, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN
   • Конвертеры AD & DA:2 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит)
   • Отладки/программирования:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсов, поддержка IAP
2. AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения
3. MIC2075 (с нижней стороны):Встроенное USB устройство управления питанием
4. Мощность переключения питания,Питание от 5 вин или USB подключения
5. Режим загрузки переключатель,Для настройки BOOT0 pin-код
6. Мощность индикатор
7. Кнопка сброса
8. Натяжной канат длиной 25 м Кварцевый резонатор
9. 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
10. Интерфейс JTAG/SWD:Для отладки/программирования
11. Разъем USB,Используется для создания usb-связи между ПК и макетной платой STM32
12. IO расширитель (включая VCC/GND),Все контакты MCU доступны на разъемах расширения для дальнейшего расширения
13. 5Vin выносной,Питание 5 в требуется при использовании USB HOST/OTG
14. USB джемпер
    • Короткий Джемпер при использовании USB
    • Откройте перемычку для отключения от портов ввода/вывода
15. VBAT Перемычка выбора
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, аккумулятору
16. VREF Перемычка выбора
    • Короткий Джемпер для подключения VREF +/VREF-к VCC/GND
    • Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку

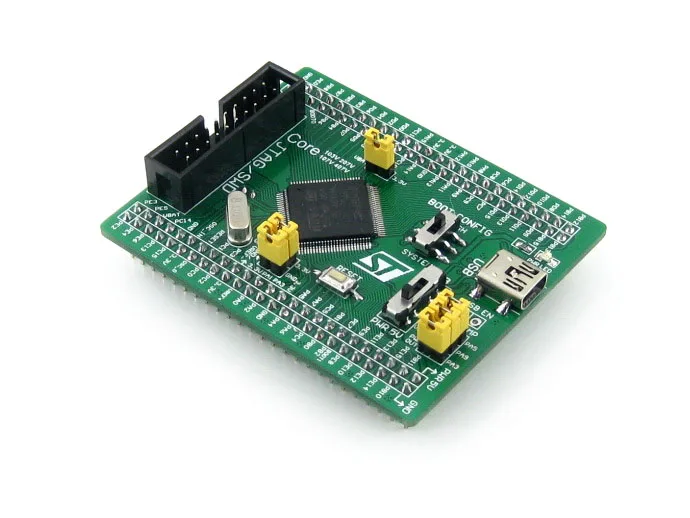

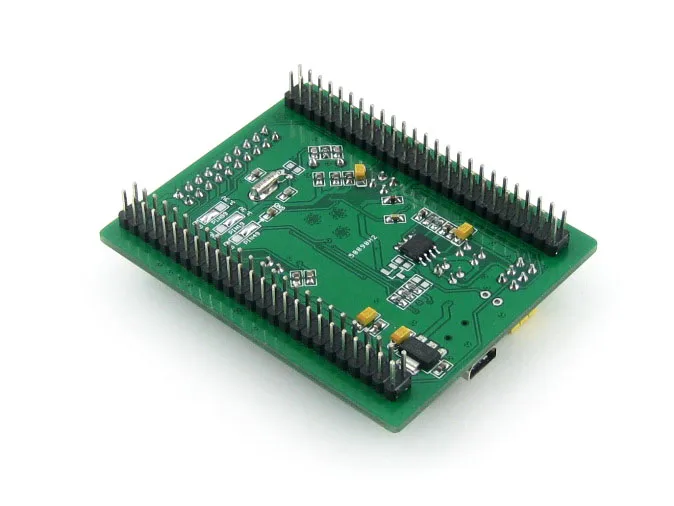

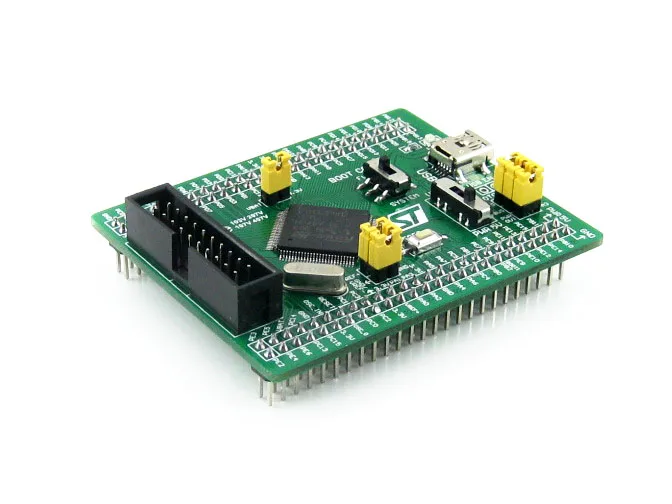

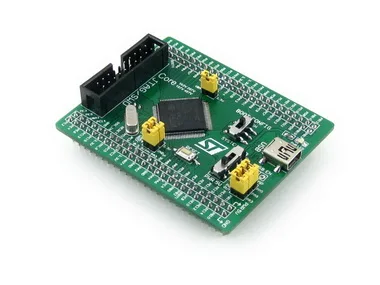

Фото

Примечание:
Core107V предоставляет интерфейс JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

JTAG

На рисунке 1, на рисунке 2 показана распиновка заголовка JTAG, SWD интерфейс соответственно

Развития ресурсы

• Сопутствующее программное обеспечение (KEIL и т. Д.)
• Примеры в C
• Схема (PDF)
• Разработка документов

Вики:Www.waveshare.com/wiki/Core107V

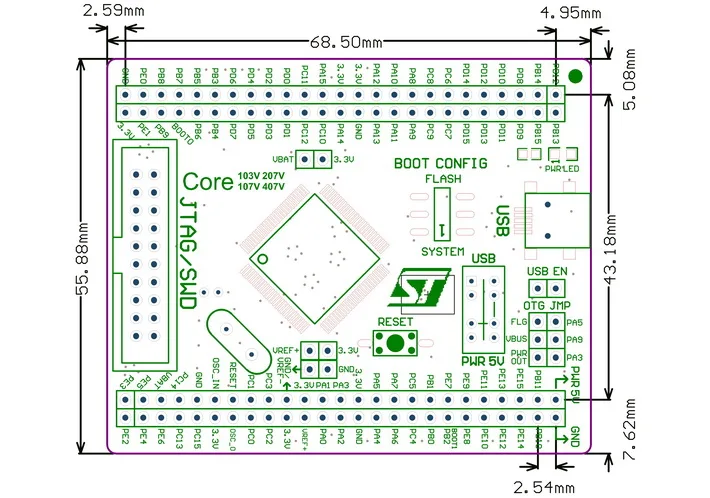

Размеры

Посылка содержит

1. Core107V макетная плата x 1

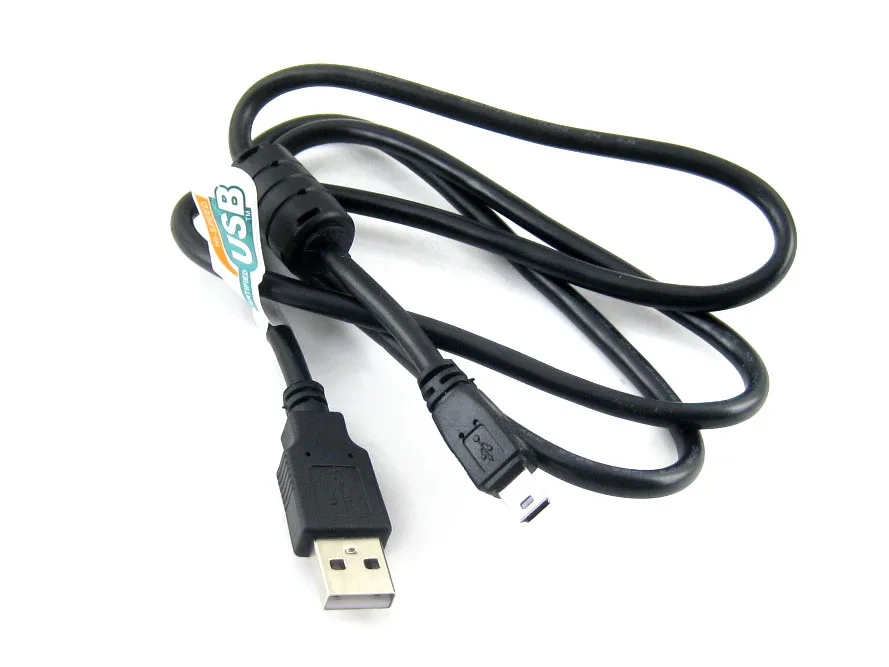

2. Кабель USB type A-Mini-B x 1

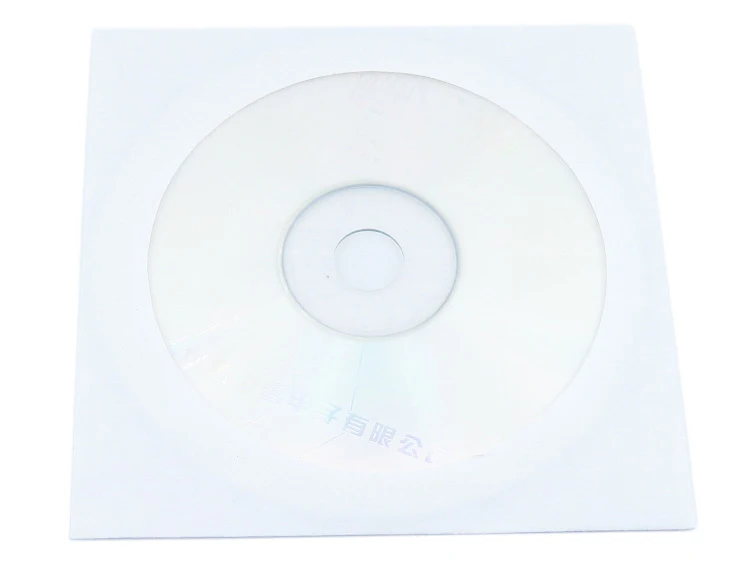

3. CD-диск с программным обеспечением-1 шт.
