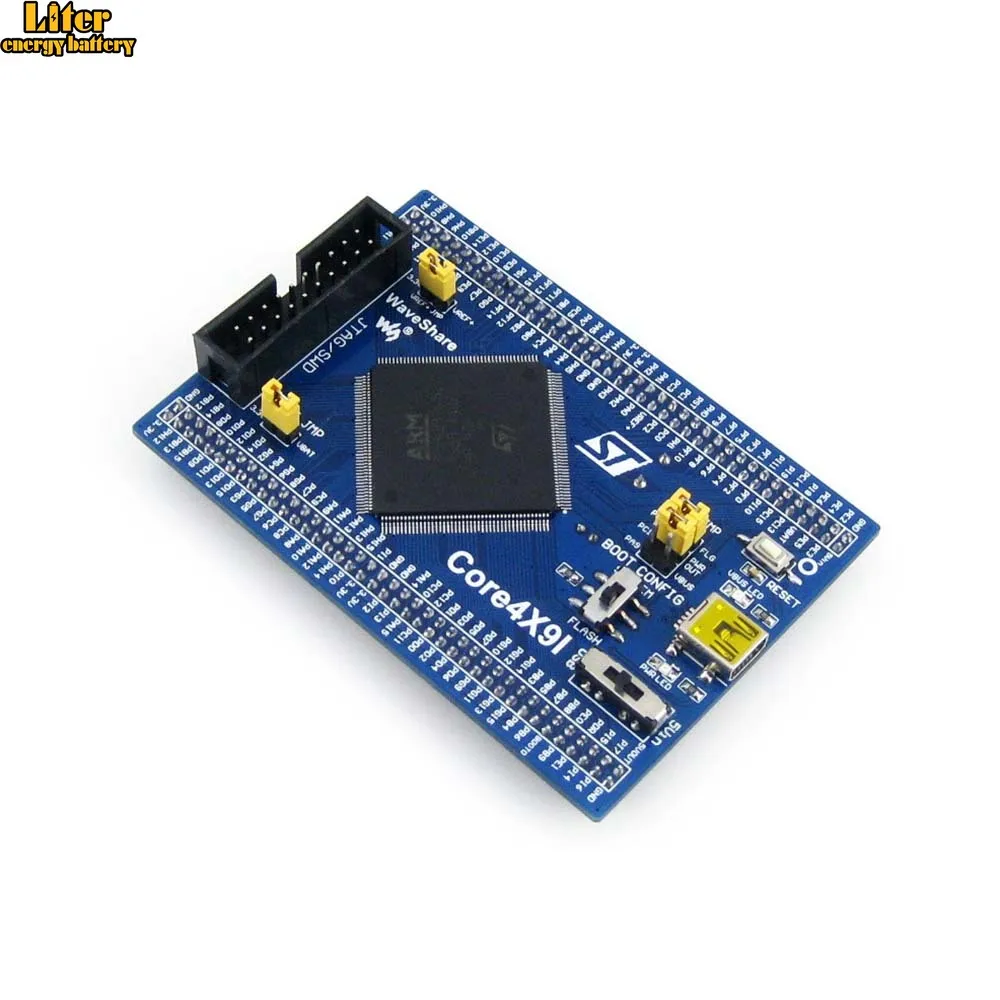

5 шт./лот STM32 Core Board Core429I STM32F429IGT6 STM32F429 ARM Cortex M4 оценочная разработка с полным
24 922,56 руб.

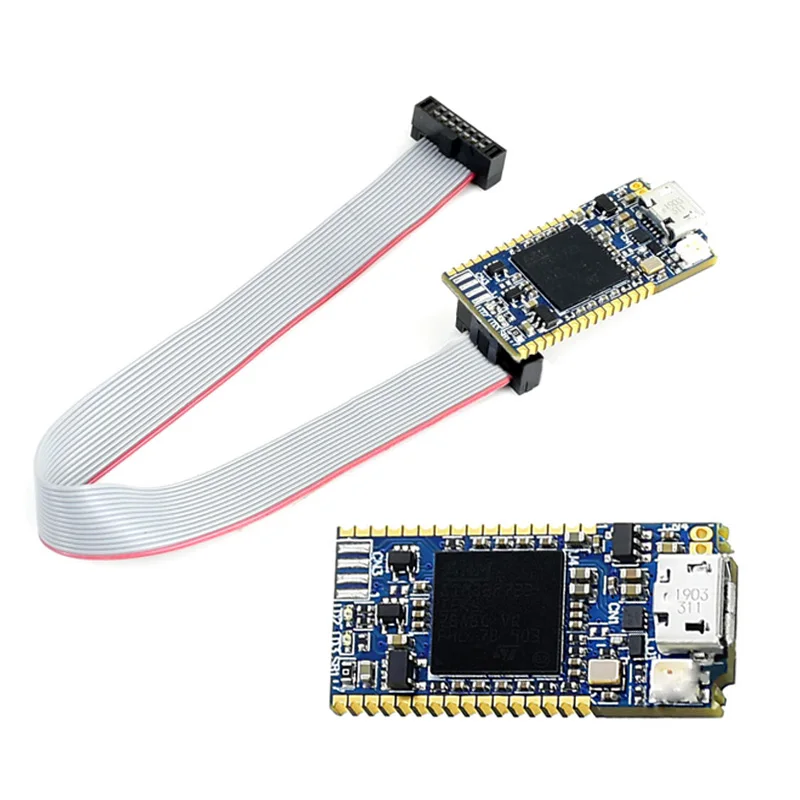

Компактный встроенный в контурный debugger/программатор для stm32|Демонстрационные
1 669,11 руб.
OpenEP4CE6 C посылка B # EP4CE6 EP4CE6E22C8N ALTERA FPGA Cyclone IV макетная плата + 18 комплектов модулей
9 526,75 руб.
Jetson AGX Xavier demoboard комплект для разработки 8 ядерный ARM 64 битный процессор 16 ГБ + 32 eMMC
79 301,46 руб.

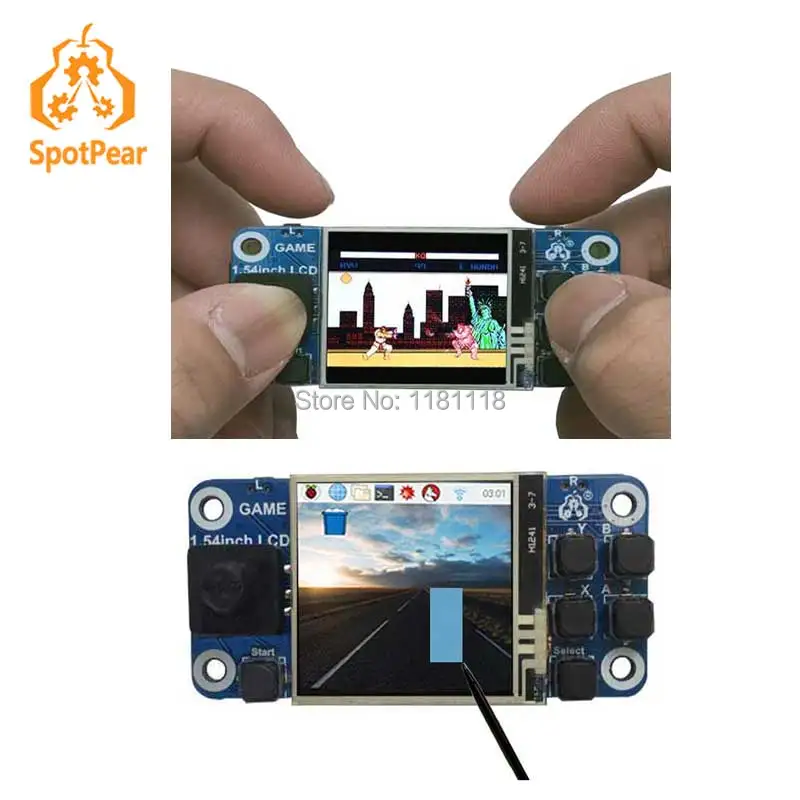

Raspberry Pi Game zero W/2B/3B +/4B 1 54 дюймовый сенсорный мини ЖК экран|Демонстрационные стенды|
1 147,98 руб.
VGA AV 60P TTL RGB драйвер контроллер плата модуль монитор Комплект для Raspberry PI 3 6 2 " 10
1 290,73 руб.
Waveshare Development Kit Store
Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.
Характеристики
Waveshare STM32F1 основная плата Core103V STM32 с STM32F103VET6 MCU полный IOs JTAG/SWD интерфейс отладки|board
История изменения цены
*Текущая стоимость 4 741,47 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 6021.76 руб. | 6141.91 руб. | 6081 руб. |
| Jan-20-2026 | 4883.28 руб. | 4981.0 руб. | 4932 руб. |
| Dec-20-2025 | 5926.46 руб. | 6045.50 руб. | 5985.5 руб. |
| Nov-20-2025 | 5879.56 руб. | 5997.91 руб. | 5938 руб. |
| Oct-20-2025 | 4694.24 руб. | 4788.22 руб. | 4741 руб. |
| Sep-20-2025 | 5784.60 руб. | 5900.22 руб. | 5842 руб. |
| Aug-20-2025 | 5737.37 руб. | 5852.11 руб. | 5794.5 руб. |
| Jul-20-2025 | 5689.41 руб. | 5803.84 руб. | 5746 руб. |
Описание товара
STM32 маленькая плата с MCU STM32F103VET6, полный IO расширитель, JTAG/SWD интерфейс отладки
Обзор

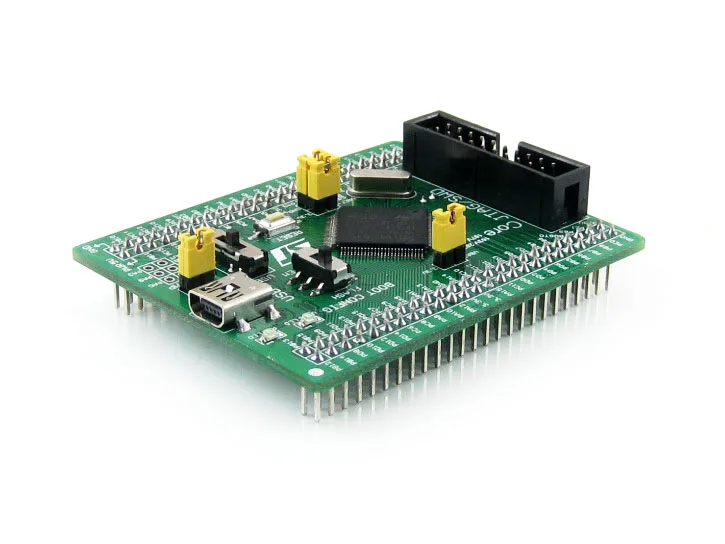

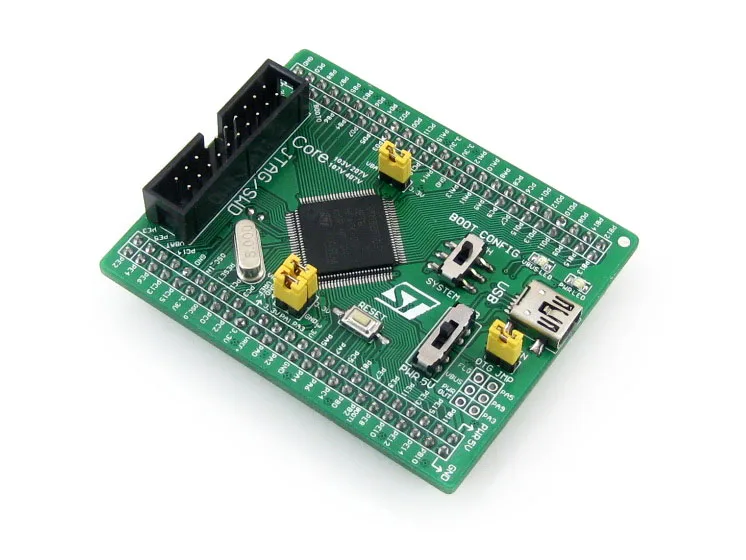

Core103V-это небольшая плата для разработки STM32, которая имеетSTM32F103VET6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.
В качестве минимальной готовой к запуску системы Core103V интегрирует интерфейс связи USB, JTAG/SWD Программирование/интерфейс отладки, цепь часов, выбор режима загрузки и так далее.

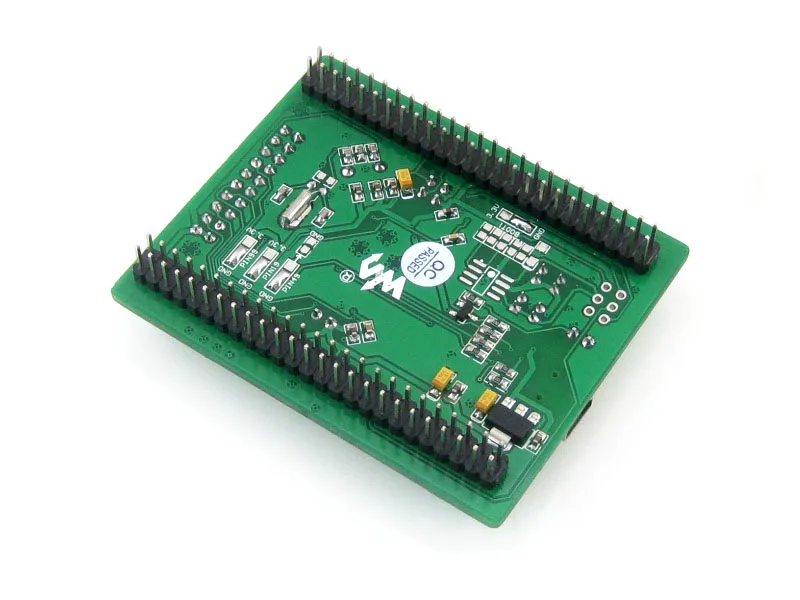

Кроме того, штырьковые заголовки на задней стороне позволяют подключать Core103V к вашей плате приложений и выполнять роль основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,54 мм.
Что на борту
-
STM32F103VET6:Высокая производительность STM32 MCU, который характеристики:
- Ядро:Cortex-M3 32-битный RISC
- Рабочая частота:72 МГц, 1,25 DMIPS/МГц
- Рабочее напряжение:2-3,6 В
- Посылка:LQFP100
- I/Os:80
- Воспоминания:512kB Flash, 64kB RAM
-
MCU коммуникационные интерфейсы:
- 3 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x FSMC, 1 x LCD, 1 x SDIO, 1 x USB, 1 x CAN
- AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)
- Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
- AMS1117-3.3 (с нижней стороны):3,3 В регулятор напряжения
- Выключатель питания,Питание от 5Vin или USB подключения
- Выбор режима загрузки,Для настройки бут0 pin
- Выбор режима загрузки (на нижней стороне),Для настройки бут1 pin
- Индикатор питания
- VBUS светодиодный
- Кнопка сброса
- 8 м кристаллический осциллятор
- 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
- Интерфейс JTAG/SWD:Для отладки/программирования
- Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32
- Расширитель IO (включая VCC/GND),Все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
- 5Vin pinheader,5 в вход источника питания
-
Usb-адаптер
- Короткий Джемпер для включения функции USB
- Откройте перемычку для отключения, а также не Занимайте порт ввода/вывода
-
Джемпер VBAT
- Короткий Джемпер для использования системы питания
- Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
-
Джемпер для выбора VREF
- Короткий Джемпер для подключения VREF +/VREF-к VCC/GND
- Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку
Фотографии
Примечание:
Core103V предоставляет интерфейс отладки JTAG/SWD, но не интегрирует любую функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.
JTAG/SWD интерфейсы
На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно
Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD
Ресурсы для развития
- Сопутствующее программное обеспечение (KEIL и т. д.)
- Примеры в C
- Схема (PDF)
- Разработка документов
Вики:Www.wav eshare.com/wiki/Core103V
Размеры
Посылка
Вес:0,102 кг
- Core103V макетная плата x 1

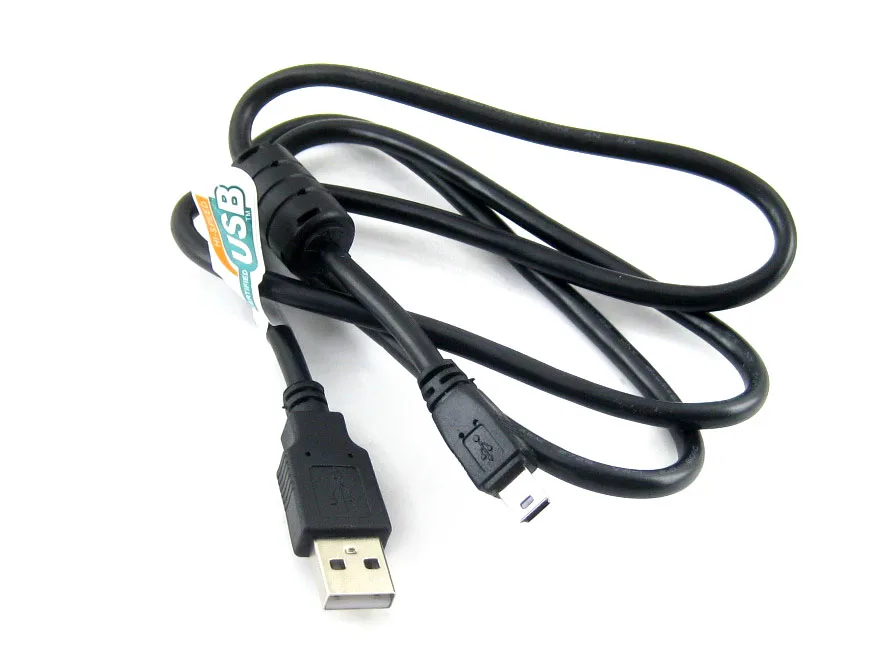

- Кабель USB типа A-Mini-B x 1

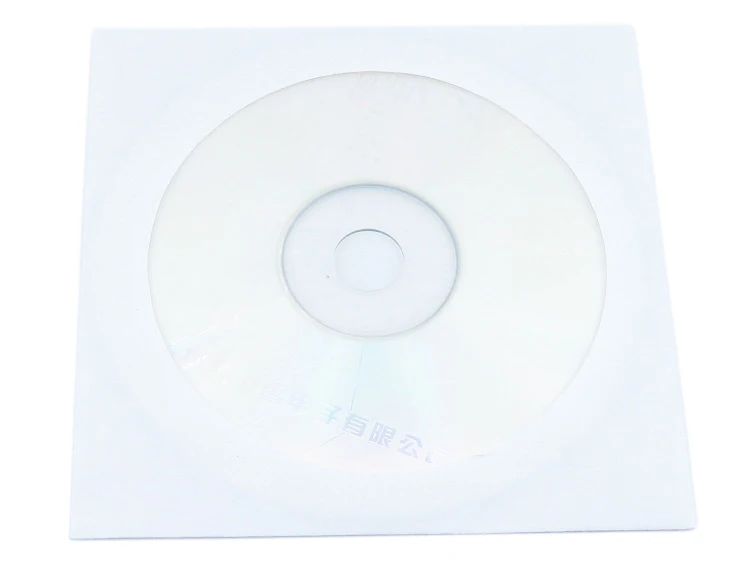

- Программное обеспечение CD x 1
