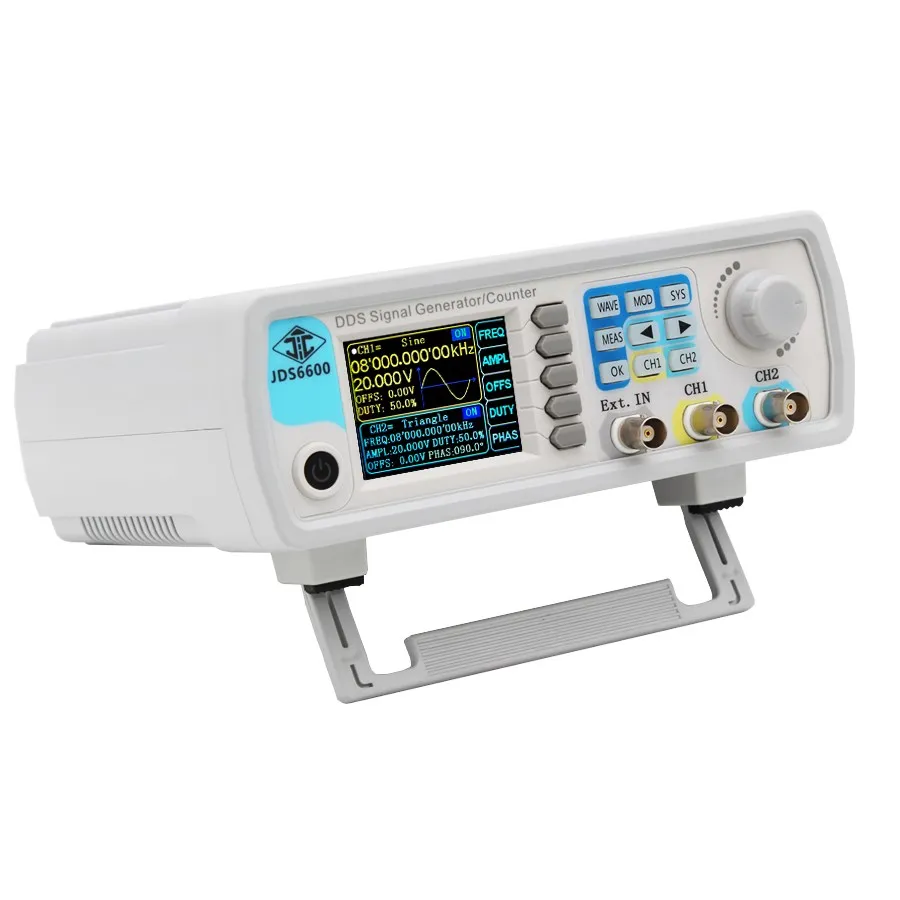

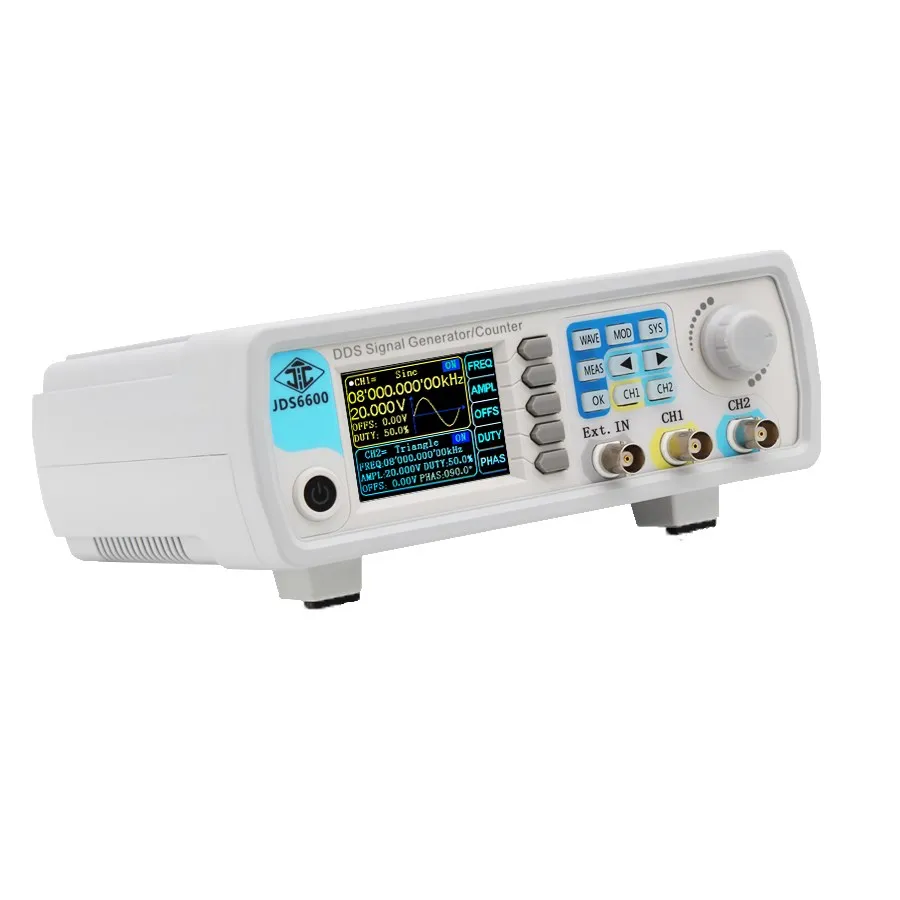

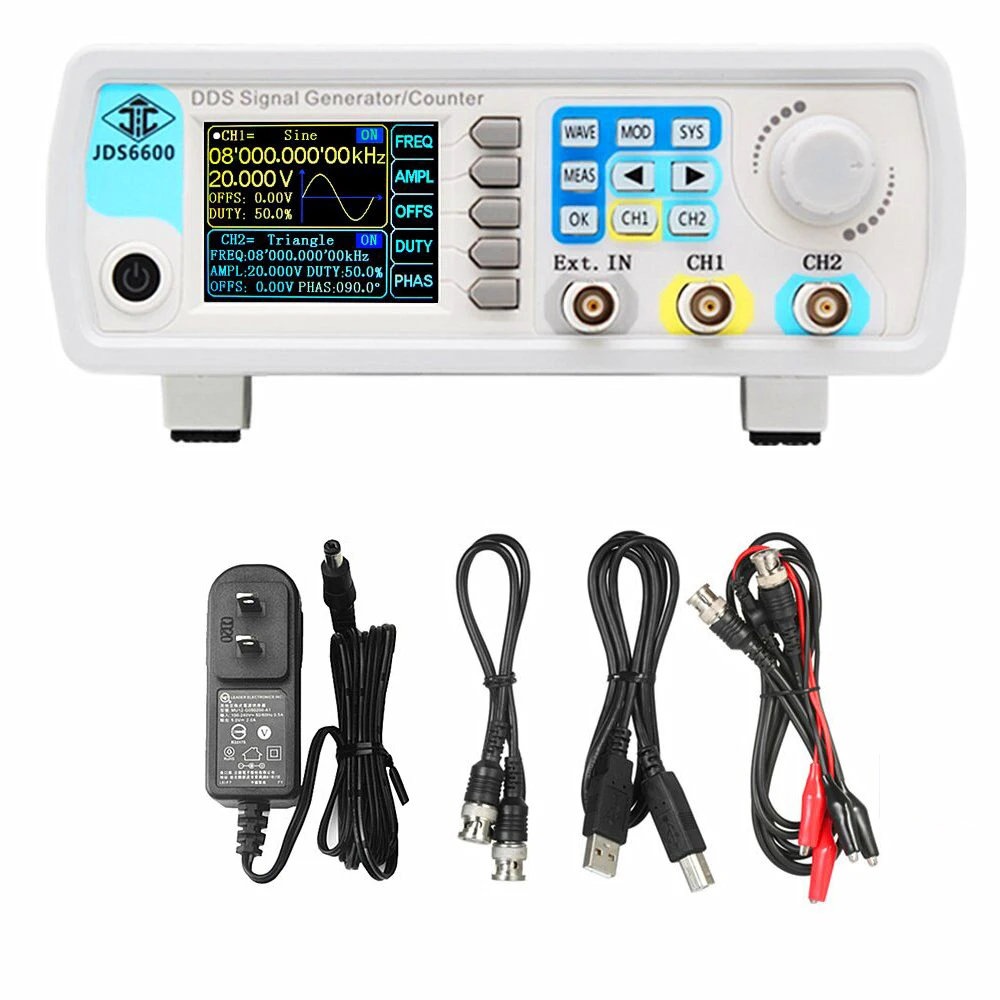

JUNTEK JDS6600 60M 60MHz DDS генератор сигналов с цифровым управлением Двухканальный

Частотные характеристики

JDS6600-15 м

JDS6600-30М

JDS6600-40 м

JDS6600-50 м

JDS6600-60M

Синусоидальная волна Частотный диапазон

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Прямоугольная волна Частотный диапазон

0 ~ 15 МГц

От 0 до 25 МГц

От 0 до 25 МГц

От 0 до 25 МГц

От 0 до 25 МГц

Треугольной формы волны Частотный диапазон

Пульсовой волны Частотный диапазон

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

TTL цифровой волновой Частотный диапазон

Произвольных Частотный диапазон

Длительность импульса: диапазон регулировки

100nS ~ 4000S

50nS ~ 4000S

40nS ~ 4000S

30nS ~ 4000S

25nS ~ 4000S

Прямоугольная волна времени нарастания импульсов

≤ 25ns

≤ 15ns

≤ 10ns

≤ 10ns

≤ 10ns

Минимальная частота Разрешение

0.01uHz(0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3 часа

Характеристик формы волны

Сигналов типа

Синуса SQuare、Импульса (АDjustable рабочий цикл, точная регулировка ширины импульса иПериод), Треугольная волна, частичная Синусоидальная волна, КМОП-волна, уровень постоянного тока (установленная амплитуда постоянного тока путем регулировки смещения), полуволна, полная волна, положительная волна лестницы, анти-лестничная волна, шумовая волна, экстенциальный подъем, экстенциальное падение, мультизвуковая волна,SИмплектический пульс и Lorenz pulse И 60Произвольный Волновой формы.

Длина волны

2048 точек

Сигналов Частота дискретизации

266MSa/s

Сигналов в вертикальном направлении

14 битS

Синусоида

Гармоническое подавление

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Суммарный коэффициент гармонических искажений

<1%(20 Гц ~ 20 кГц, 0dBm)

Квадратная волна и импульсная волна

Выброс

≤ 5%

Пульсовой волны

Рабочий цикл диапазон регулировки

0.1% ~ 99.9%

Частичное Синусоидальная волна

Рабочий цикл диапазон регулировки

0.1% ~ 99.9%

ПилообразнаяВолна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выходные характеристики

Синусоидальная волна диапазон амплитуды

Частота <11 МГц

11 МГц ≤ частоты<
31 МГц

31 МГц ≤FRequency

2mVpp ~ 20Vpp

2mVpp ~ 10Vpp

2mVpp ~ 5Vpp

Квадратной формы  Волна、Треугольной формы волны

Диапазон амплитуды

Частота ≤ 10 МГц

10 МГц ≤частота ≤ 25 МГц

2mVpp ~ 20Vpp

2mVpp ~ 5Vpp

Амплитуда Разрешение

1mV

Амплитуда Стабильность

± 0.5%/5 часов

Ровность Амплитуда

± 5%(<10 МГц); ± 10%(>10 МГц)

Выходного сигнала

Выход Импеданс

50Ω ± 10% (Типичный)

PЗащита

Все выходы сигнала могут работать в течение 60 секунд, когда нагрузка коротка.

DC офсетная печать

Офсетная печать Диапазон регулировки

| Смещение | ≤ 10-ампилитус/2

Офсетная печать Разрешение

0,01 V

Фазы характеристики

Фазы Диапазон регулировки

0 ~ 359,9°

Фазы разрешение

0,1°

TTL/CMOS выход

Низкий уровень

<0,3 V

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20ns

Измерение наружных размеров функция

Частота Функция метра

Диапазон измерения частоты

1 Гц ~ 100 МГц

МИЗМЕРЕНИЯ точность

Время ворот 0,01 S ~ 10s непрерывная регулировка

Функции счетчика

Диапазон измерений

0-4294967295

Способ связи

Методы соединения постоянного и переменного тока

Метода подсчета

Вручную

Входной сигнал Сигнал диапазон напряжения

2Vpp ~ 20Vpp

Длительность импульса: измерение

Разрешение 0.01us, измерение до 20s

ПериодИзмерение

Разрешение 0.01us, измерение до 20s

Функция развертки

Развертки канала

CH1 или CH2

Тип развертки

ЛинейныйРазверткиКов) sПлакать

Время развертки

0,1 s ~ 999,9 s

Диапазон настройки

Каких-либо настроек между Максимальная выходная частота соответствующего модель отправная точка (0,01 Гц) и конечная точка

Развертки направление

Вперед, назад и круглый ход

Разрыва функция

Количество импульсов

1-1048575

Серийную съемку

Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)

Общие характеристики

DПродуктов

Тип дисплея

2,4 дюймов TFT цветной ЖК-дисплей

Магазин и нагрузки

Кол-во

100

POsition

От 00 до 99 (00 параметров места памятиЗагружается по умолчанию в качестве питания)

Произвольная волна

Кол-во

От 1 до 60 всего 60 групп (15 групп по умолчанию в качестве включения питания)

ЯNterface

Режим интерфейса

USB к последовательный интерфейс

УдлинительИнтерфейс

СTTL уровень режимSМатериал интерфейса для вторичного развития пользователя

Скорость передачи данных

Утвердить стандарт 115200bps

Протокол

С помощью командной строкиPПротокол Публикуется

POwer питания

VНапряжение Диапазон

DC5V ± 0,5 V

Технология изготовления

Технология поверхностного монтажа, крупномасштабные интегральные схемы, высокая надежность, длительный срок службы

Быстрый тон

Пользователи могут включить или выключитьУстановив pРограмм

Эксплуатационных характеристик

Все ключевые операции, непрерывная Регулировка ручки

Условия окружающей среды

Температура: 0 ~ 40℃Влажность: <80%
